[Nordic Tool] Power Profiler Kit II 사용하기

  : Power Profiler Kit II or PPK2  사용법을 정리해 봤습니다.  (LOGIC PORT 는 설명 안함.)

    참고자료입니다.





▶ Power Profiler Kit II && 케이블

  :  파워측면 측정 툴킷

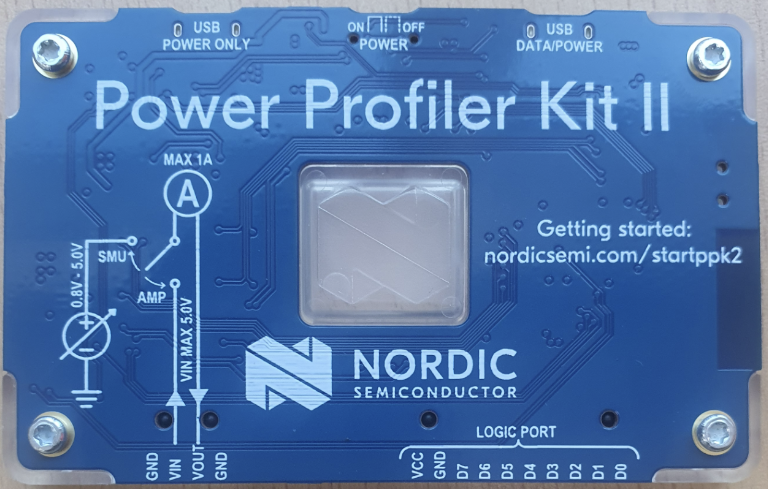

↓ 본체 (앞/뒤면)



↓  케이블

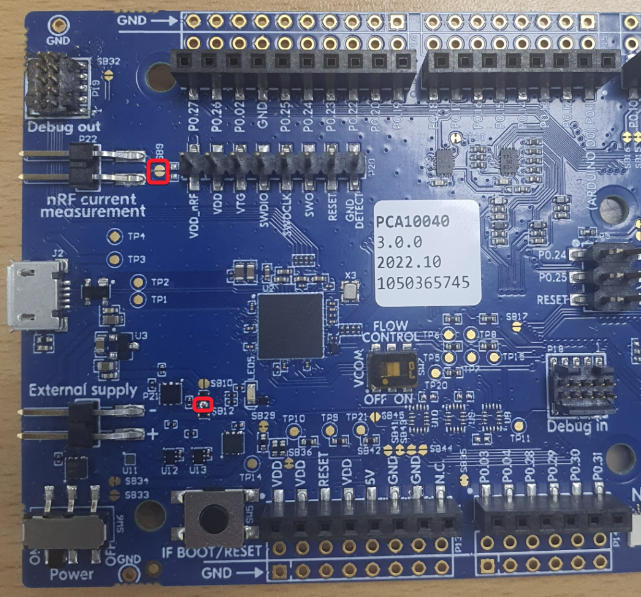

▶ nRF52 DK 보드

   : SB9 절단 , SB12 쇼트





▶  Power Profiler 는 2가지 모드를 지원 합니다.

  (Source Meter Mode && Ampere Meter Mode)

   ↓ Source Meter Mode  : PPK2 자체 전원 사용

     :  PPK2 중앙 LED 가 붉은색입니다.





연결도



 ↓  Ampere Meter Mode   : 외부 전원 사용

   : PPK2 중앙 LED 가 파란색입니다.

연결도





▶  Source Meter Mode 를 이용한 장치 연결 및 프로그램 설정하기

  ↓  nRF Connect for Desktop 실행후  Power Profiler를 설치해 줍니다.



  ↓  Power Profiler 설치완료후 Open 클릭

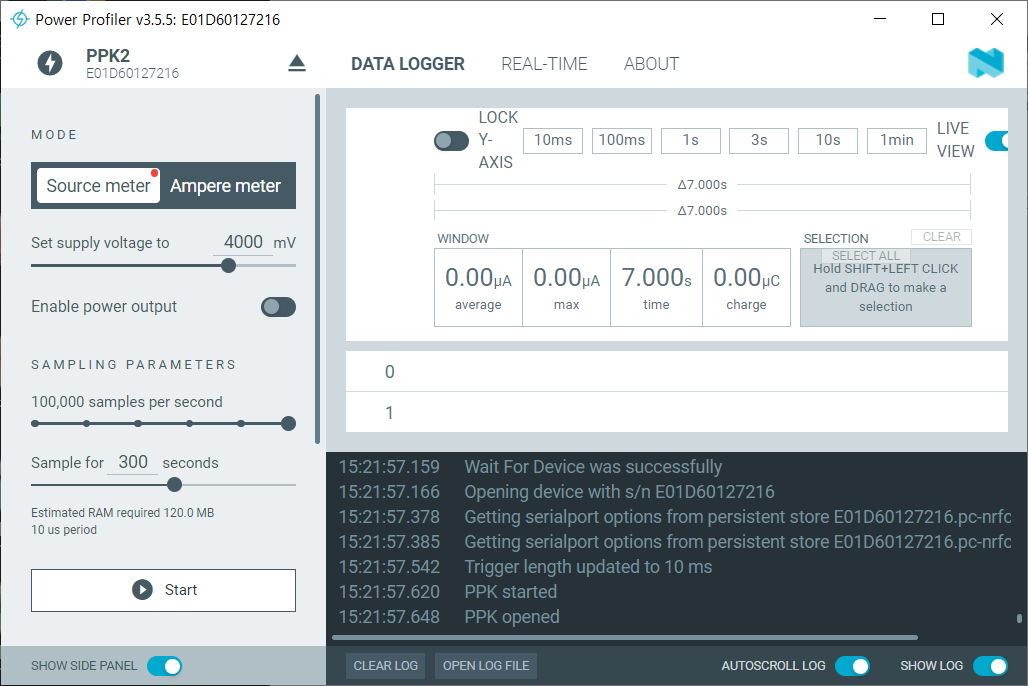

↓   실행후 첫 화면





↓   장치 선택하기

   : PPK2 선택 ( PPK 와 PC 를 USB 로 연결한 상태)

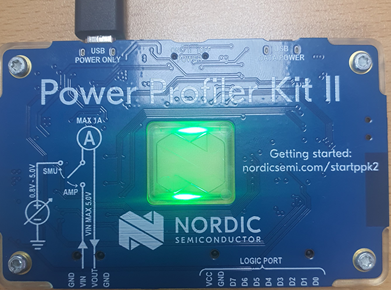

PPK2  와 연결되기 전 상태에서는   녹색불이 깜빡이고



연결완료시 파란색  LED가 켜짐니다.





↓  처음 연결 된 상태면 다음처럼 Progam 을 한번 해 줍니다.







↓  Source meter 가 기본 상태입니다.

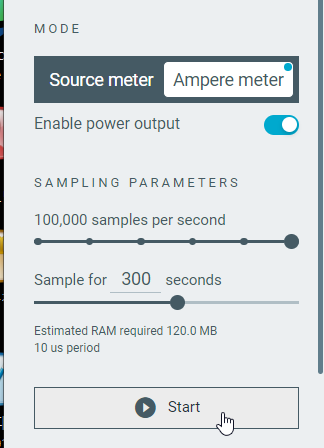

↓   Ampere meter 모드 시 화면



↓   Source meter  상태에서 장치 연결하기  (다시 source meter 로 상태 전환후)

   : 4핀 케이블의 VOUT 과 GND 핀만 연결하면 됩니다.  (보드 자체 제작시 )

    VOUT 은 0.8V ~ 5V 라고  적혀 있는데 저는 3.2V를 사용하고 VOUT를 메인 전원에 연결해 주었습니다.

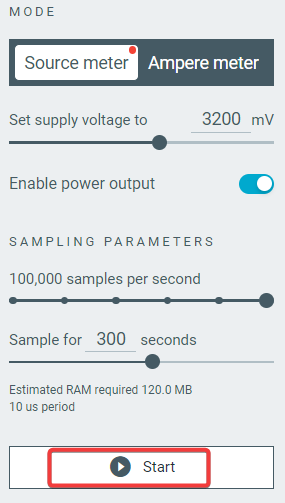

   아직 전원은 공급 안된  상태이고  정상적으로 보드와 연결이 되었다면  "Enable power output" 을

   다음처럼 Enable 로 변경해 줍니다.



 VOUT 과 GND 전압을 측정해 보면 3.2V 가 나와야 정상입니다.



↓  source meter 사용시 참고그림. (스위치가 SMU 로 연결됨.)





↓  ampere meter 사용시는 VIN 을 추가로 사용해야 하고 외부에서 전원을 공급해 메인전원

    입력에 VIN  출력에 VOUT 연결합니다.  (이건 ampere meter 모드 사용할 경우이니 제외합니다.)





▶ 전류 측정

↓  Power Profiler 프로그램의  "Start"  버튼 클릭

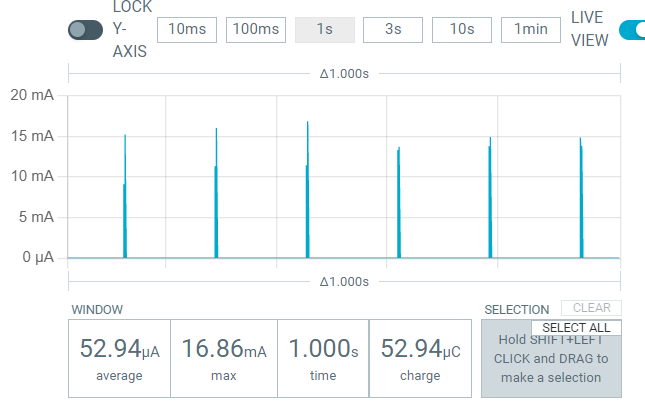

↓  장치 연결상태라면 다음처럼 주기적으로 통신하는 파형이 나옵니다.



  : 제 스마트폰에 HID 프로젝트를 연결한 상태이고 평균 전류는 60 uA  정도에 최대 전류가 17 mA 가 나오네요.



↓  실시간 동작 영상







↓  응답신호 확대한 그림

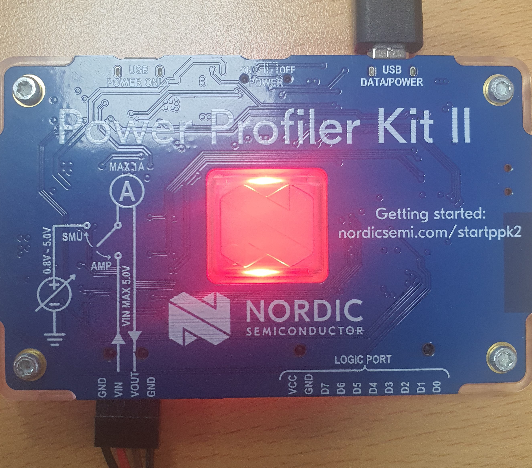

↓   동작중에는 중앙의 붉은색 LED 가 점멸을 하고  STOP 하면 붉은색 LED 가 켜져 있네요.



















< 기타 >

  1> PPK  Nordic 사이트

https://www.nordicsemi.com/Products/Development-hardware/Power-Profiler-Kit-2?lang=ko-KR

Power Profiler Kit II









1>  용어 정리



용어	상세설명
DUT	Device under Test





간단히 PPK2 (Power Profiler kit II) 를 사용해 봤습니다.

추후 참고하세요.
