[nRF52 ] gzll_ack_payload host 프로젝트

목차



0> 개요

  : device 에서 보낸 데이타에 대한 ACK 를 보내주는 프로젝트로 gazell 초기방법은 nrf_gzll_init()함수의 인자 값과

    nrf_gzll_enable() 함수만 사용하면 됩니다.

    device 프로젝트에서 사용하는 tx callback도 필요없고   대신 rx callback 함수를 작성해야 합니다.



  아래의 device 프로젝트도 참고하세요.

 https://leevisual.tistory.com/171

[nRF52 ] gzll_ack_payload device 프로젝트



1> 프로젝트위치

<InstallFolder>\examples\proprietary_rf\gzll\gzll_ack_payload\host





2> 노르딕 다큐먼트

https://infocenter.nordicsemi.com/topic/sdk_nrf5_v17.1.0/gzll_examples_device_and_host.html

nRF5 SDK v17.1.0: Device/Host example





3> 상세분석

  3-1> gazell 초기화

    // Initialize Gazell.
    nrf_gzll_init(NRF_GZLL_MODE_HOST);

    // Enable Gazell to start sending over the air.
    nrf_gzll_enable();



  3-2> callback 함수 분석

    : host 는 먼저 데이타를 보내야 할 이유가 없으므로 rx callback 만 작성하고 tx callback 함수는 더미로 만듭니다.

// gazell 디바이스에서 데이타 전송시 호출되는 함수
void nrf_gzll_host_rx_data_ready(uint32_t pipe, nrf_gzll_host_rx_info_t rx_info)
{
    // Pop packet
    nrf_gzll_fetch_packet_from_rx_fifo(pipe,m_data_payload, &data_payload_length);

    // write first byte of the payload to the GPIO port.
    output_present(m_data_payload[0]);

    // Read buttons
    m_ack_payload[0] = input_get();

    // load ACK payload into TX queue.
    nrf_gzll_add_packet_to_tx_fifo(pipe, m_ack_payload, TX_PAYLOAD_LENGTH);
    --> 정상적으로 위의 ACK가 보내지면 device 측에서 nrf_gzll_device_tx_success()함수가 호출됩니다.
}

void nrf_gzll_device_tx_success(uint32_t pipe, nrf_gzll_device_tx_info_t tx_info)
{
}

void nrf_gzll_device_tx_failed(uint32_t pipe, nrf_gzll_device_tx_info_t tx_info)
{
}













<기타>

▶ Serial log

<info> app_timer: RTC: initialized.
<info> app: Gazell ACK payload example. Host mode.
<info> app: Gzll ack payload host example started.

<info> app: Total received packets:   1000
<info> app: Total CRC failures:       000

<info> app: Channel 0: 1000 packets received, 000 CRC failures.
<info> app: Channel 1: 000 packets received, 000 CRC failures.
<info> app: Channel 2: 000 packets received, 000 CRC failures.
<info> app: Channel 3: 000 packets received, 000 CRC failures.
<info> app: Channel 4: 000 packets received, 000 CRC failures.

<info> app: Total received packets:   1000
<info> app: Total CRC failures:       000

<info> app: Channel 0: 1000 packets received, 000 CRC failures.
<info> app: Channel 1: 000 packets received, 000 CRC failures.
<info> app: Channel 2: 000 packets received, 000 CRC failures.
<info> app: Channel 3: 000 packets received, 000 CRC failures.
<info> app: Channel 4: 000 packets received, 000 CRC failures.

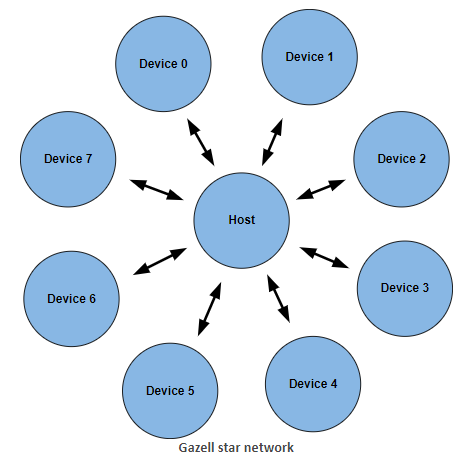

▶ Gazell star network

   : 하나의 호스트에 8개의 디바이스와 통신 할수 있습니다.







▶ Gazell 라이브러리 위치

      .emProject 파일 내 검색
    <folder Name="nRF_Properitary_RF">
      <file file_name="../../../../../../../../components/proprietary_rf/gzll/gcc/gzll_nrf52_sd_resources_gcc.a" />
    </folder>





그럼 수고하세요.
